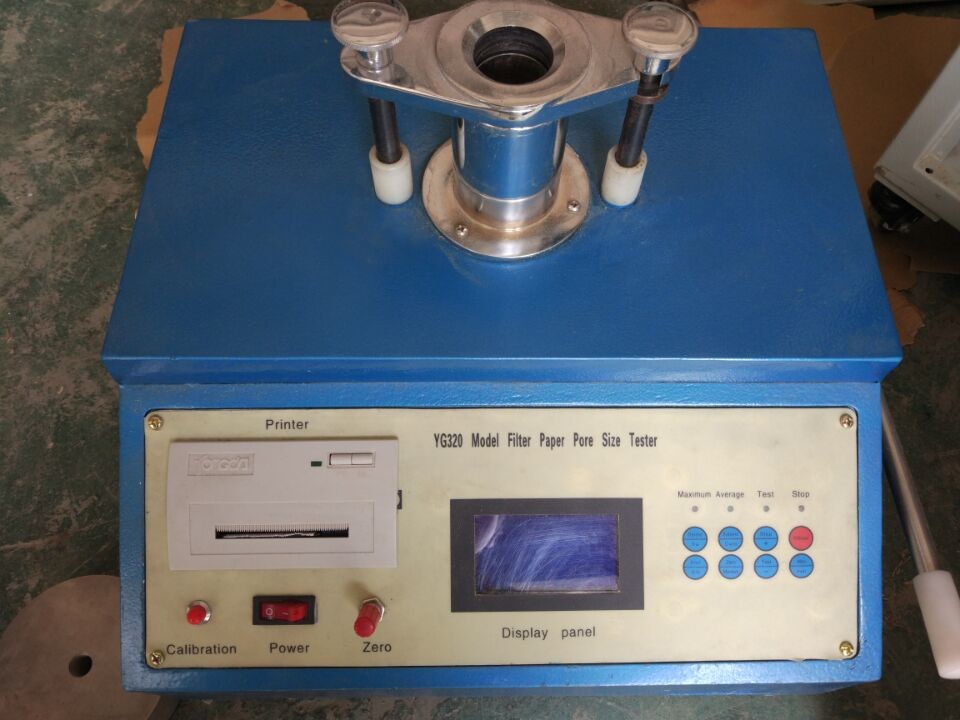

ろ紙気孔のサイズ、空気圧0のためのペーパー試験装置- 20kpa

ろ紙気孔のサイズ、空気圧0のためのペーパー試験装置- 20kp

導入

1.Electronic気孔のサイズのテスターはQC/T794-2007標準に従って設計されています。毛細管現象の原則に従って、限りテスト物質的な気孔の液体のwettingによって、液体の最も大きい気孔の管の試験片からの空気強制される、測定された空気対応する穴最初の泡が圧力を要求した場合の。測定された温度の液体の表面の知られていた張力を使用して、

2.The試験片の最高の気孔のサイズそして平均気孔のサイズは毛管同等化を使用して計算することができます。

技術的な変数

1の空気圧の範囲00.50-20.00のkpa

2の2-2.5kpa/分の圧力率

3つは、LCDスクリーン128 * 64ドット マトリクスを示します

4の圧力± 1%の正確さ

5の0.01kPaの圧力決断

6の0.05μmの開きの決断

7の4.57μm-210.8μmの開きの測定の範囲

8の試験片の厚さ0.10-3.5mm

9の10 ± 0.2cmの²の試験区域

10のリング直径φ35.7の± 0.5mm

11のガス ポンプ2.5Lの容積

12の器械のサイズ（長さの×の幅の×の高さ） 275 × 440の× 315

13、力220V AC

器械の構造

器械は機械部品および電子測定の制御システムから成っています。

1、機械部品:

器械は次の部品で構成される箱構造を使用します（図表を見て下さい）

（1）は部分を締め金で止める試験片をテストします

圧力リング

Bの試験台

Cサポート管

Dの圧縮カム

Eはハンドルをきつく締めます

（2）ガス ポンプ

（3）速度の口径測定のパネル:

口径測定インターフェイス スイッチb口径測定インターフェイス（試薬の排出の港へのテスト流れ） c流れの調節のノブ

（4）コントロール パネル

（5）空気ポンプ

（6）電気取付け

（7）水平になるねじ
